Röhrenglocken
Röhrenglocken, mein erstes selbst gebautes Instrument, das ich mit ein paar Musikerkollegen zusammen gebaut habe. Gebaut haben wir sie für unseren lokalen Musikverein, die Stadtmusik Engen, wo sie heute sehr oft in Gebrauch sind.
Diese Vorstellung wird keine Bauanleitung, jedoch kann ich auf Nachfrage auch gerne einige Tipps zum Bau von Röhrenglocken geben. Über eine kleine Spende würde ich mich sehr freuen.
Hier ein paar Kurze Infos:
- pulverbeschichteter geschweißter Stahlrahmen
- Rohre aus gezogenem Messing Ø=38mm mit einer Wandstärke von 2mm
- eineinhalb Oktaven, C5-F6
- Dämpfer aus Holz
Im Bereich FAQ gibt es viele zusätzliche Infos und Tipps zum Bau von Röhrenglocken.
Das Kopieren und vervielfältigen des Inhalts auf dieser Seite ist nicht gestattet.
Zum Beginn des Projekts war wie so oft zuerst die Planung.

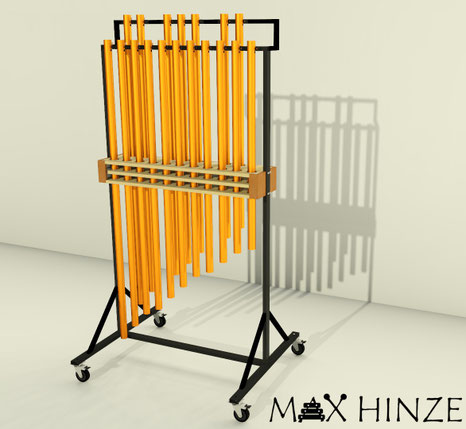

Ich mache gerne detaillierte CAD-Modelle meiner Projekte um Probleme bevor sie auftreten zu erkennen und zu beseitigen. Links seht ihr das gerenderte Modell der Röhrenglocken.
Das wichtige bei Röhrenglocken ist, dass die Rohre aus denen sie gebaut werden aus gezogenen und nicht aus geschweißten Rohren bestehen.
Die Rohre schneidet man am besten immer etwas länger wie sie später sind um etwas Spiel beim Stimmen zu haben.

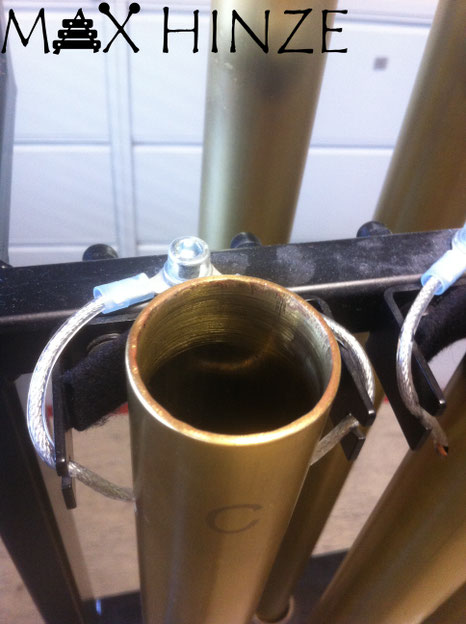

Die Röhrenglockenhalter habe ich mir aus Edelstahl lasern und biegen lassen. Auf dem Bild links ist so ein Halter in Nahaufnahme zu sehen.
Der Rahmen ist mit Vierkantrohren aus Stahl aufgebaut worden. Vor dem schweißen des Rahmens wurden alle Löcher gebohrt. Der Rahmen ist für bessere Stabilität mit Querstreben verstärkt

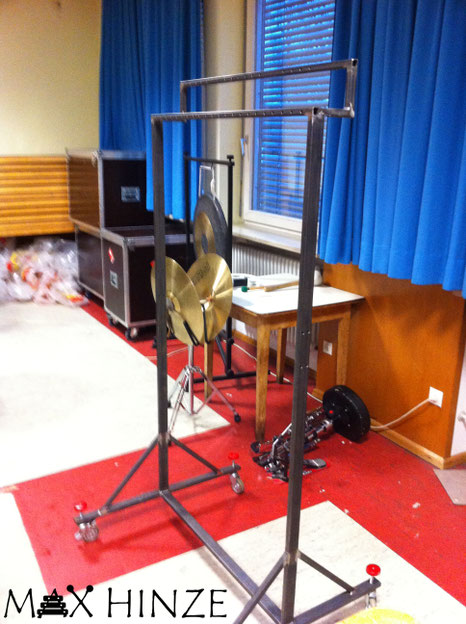

Links sieht man die Detailbild des oberen Rahmenteils.
gut zu erkennen sind die vorgebohrten Löcher für Die Röhrenglockenhalter sowie die bereits verschliffenen Schweißstellen.

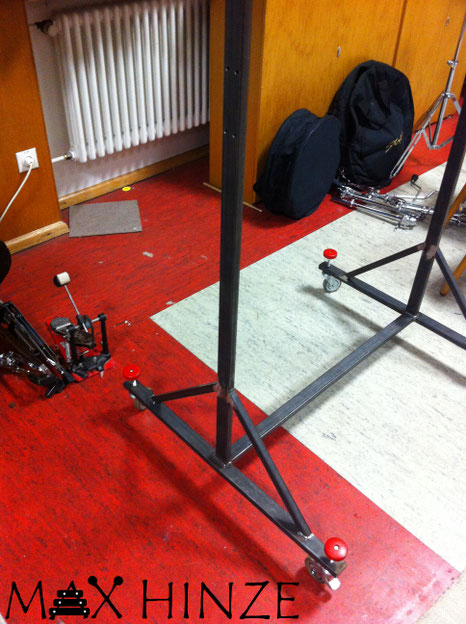

Das komplette Gestell ist mit Hilfe von Schrauben an den Rollen in der Höhe verstellen. Dadurch lässt sich das gestell ins Wasser stellen. Dadurch haben die Rohre bei gedrücktem Dämpferpedal (Dämpfer offen) kein Kontakt zum Dämpferfilz und sie können frei schwingen,
Der Dämpfer wurde aus Multiplexplatten gebaut. Die obere und untere Platte ist fest und unbeweglich. Die mittlere Platte lässt sich durch ein Seilzug bewegen. im unbetätigten Zustand sind die Rohre gedämpft. In dieser Position werden sie mit Hilfe einer Feder gehalten. Der Seilzug wird mittels eines Fußpedals betätigt und verschiebt die bewegliche Platte so, dass die Löcher der beweglichen und die Löcher der festen Platten genau gegenüber sind. Die Röhren hängen dann frei und sind ungedämpft. Die Löcher in den Dämpferplatten sind mit Filz ausgekleidet um ein geräuschloses Dämpfen zu ermöglichen. Die Löcher selbst sollten sehr genau gebohrt werden, damit auch jedes Rohr optimal gedämpft wird.
Die Federspannung lässt sich mit Hilfe der Rändelschraube einstellen.

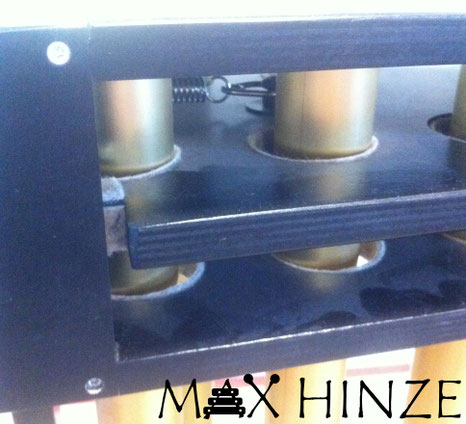

Auf der Detailaufnahme des Dämpfermechanismus lässt sich die Feder gut erkennen. Diese ist übrigens eine Feder für eine Fußmaschine eines Schlagzeugs. Die bewegliche Platte gleitet mit den Filzstreifen (auf dem Bild links) auf zwei Aluwinkeln, einer oben und einer unten. Dadurch wird die Platte immer in Position gehalten und die Bewegung ist lautlos.
Durch jedes Rohr sind Löcher gebohrt. Durch diese Löcher ist ein Kunstoffummanteltes Stahlseil geführt. an dessen Enden sind zwei Ringkabelschuhe gecrimpt. Die Ringkabelschuhe sind dann mit dem Rahmen verschraubt und das Seil liegt in den Röhrenglockenhaltern.
Die Rohre wurden vor dem endgültigen Stimmen zu einer matten Oberfläche geschliffen und dann mit Klarlack lackiert um die Oberfläche zu schützen.
Vor dem Lackieren wurde in jedes Rohr noch der Notenname mit einem Laser eingraviert.
Die fertigen Röhrenglocken im Probelokal der Stadtmusik Engen. Das Dämpferpedal ist aus einem alten Hihat, welches umgebaut wurde.
mechanischer Aufbau
Da ich inzwischen schon einige male nach dem Aufbau des Dämpfungsmechanismus gefragt wurde, werde ich mal versuchen diesen zu erklären. Der Rahmen der Röhrenglocken besteht aus geschweißtem Vierkantstahl. Der Dämpfungsmechanismus ist aus 15mm dickem Multiplex-Platten gefertigt. Er besteht aus zwei festen Dämpferplatten, sowie einer beweglichen Platte in der Mitte. Das Bild unten soll einen Überblick über den grundlegenden Aufbau der Röhrenglocken vermitteln.
Die festen Dämpferplatten haben löcher mit einem Durchmesser von 50mm die mit 2mm dickem Filz ausgekleidet sind. Die Löcher der festen Dämpferplatten sind so positioniert, dass die Rohre (wenn die bewegliche Platte nicht wäre) genau mittig hindurchgehen und das Filz nicht berühren, bzw. quasi frei hängen. Die Röhren sind somut ungedämpft.
Die bewegliche Dämpferplatte ist linear beweglich und kann über einen Bowdenzug mit Hilfe eines Pedals bewegt werden. Im normalen Zustand (Dämpferpedal nicht gedrückt) wird die bewegliche Dämpferplatte durch eine Zugfeder in Ausgangslage gezogen, so dass alle Röhrenglocken gedämpft werden.
Das Bild unten Zeigt die bewegliche Dämpferplatte im ungedämpften Zustand.
Sie wird über zwei Aluminiumwinkel geführt. Damit die Mechanik wartungsfrei, geräuschlos und reibungslos funktioniert, werden die Enden der beweglichen Dämpferplatte mit Filz (im Bild rot dargestellt) verkleidet. Somit gleitet sie in der Aluminiumwinkelführung.
Für den Bowdenzug (das Zugseil) ist ein Aluminiumwinkel mit entsprechender Aufnahme für die Hülse des Bowdenzuges auf der festen Dämpferplatte angebracht. an der beweglichen Dämpferplatte ist ein entsprechender Winkel mit Aufnahme für den Kopf der Stahlsehne des Bowdenzuges angebracht. Somit kann die bewegliche Dämpferplatte durch drücken des Pedals, welches einen Zug am Bowdenzug auslöst verschoben werden, damit die Röhrenglocken frei schwingen können.
Technische Zeichnungen
Da ich inzwischen vermehrt nach technischen Zeichnungen für das Gestell gefragt wurde, werde ich sie nun hier zur Verfügung stellen. Natürlich sind alle Angaben ohne Gewähr, die Maßangaben können fehlerhaft sein. Über eine kleine Spende für den Download würde ich mich natürlich freuen.
Gerne würde ich Bilder von euren fertigen nachgebauten Röhrenglocken hier veröffentlichen. Schreibt doch einfach einen Kommentar (unten), oder tretet direkt über Kontakt mit mir in Verbindung.
